用于型材及半成品高精度 3D 几何外形检测的测量系统

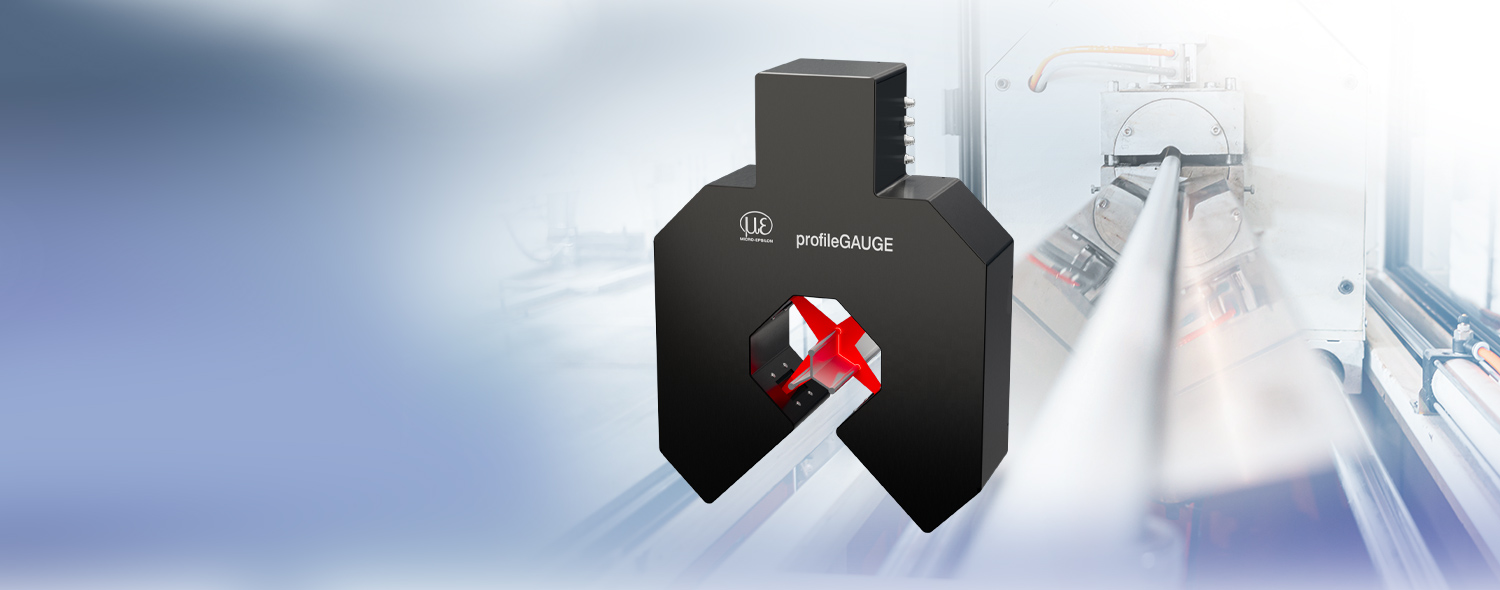

profileGAUGE X.LP-3D 是一款在线测量系统，可对型材与半成品实现 360° 全方位检测。四台 scanCONTROL 激光扫描仪从多个视角同步检测被测物体，从而直接在生产过程中实现可靠的几何评估。
通过 3DInspect 和 profileGAUGE 软件，可创建针对特定应用的测量程序，并自动评估宽度、厚度、角度、半径、深度、间隙尺寸、直径或公称值与实际值偏差等各项参数。
检测结果可上传至上位系统，用于质量管控与生产过程监测。
几何特征稳定检测
profileGAUGE X.LP-3D 适用于各类型材与半成品的几何尺寸检测，典型检测参数如下：
- 宽度、高度与厚度
- 角度与半径
- 深度与间隙尺寸
- 直径
- 形状、位置及标称值与实测值偏差
该系统可对圆形、方形、平面、异形及六边形工件产线进行连续质量控制。
适配各类轮廓形态
profileGAUGE X.LP-3D 系列专为各类被测工件定制开发。标准款 X.LP-3D-50 测量范围为 40 毫米，针对不同被测物体，测量范围最大可拓展至 120 毫米。
设备最终配置依据轮廓尺寸、几何形态及待检测特征而定，确保待分析的轮廓区域完全处于有效测量范围内。
易于集成至新系统及改造应用

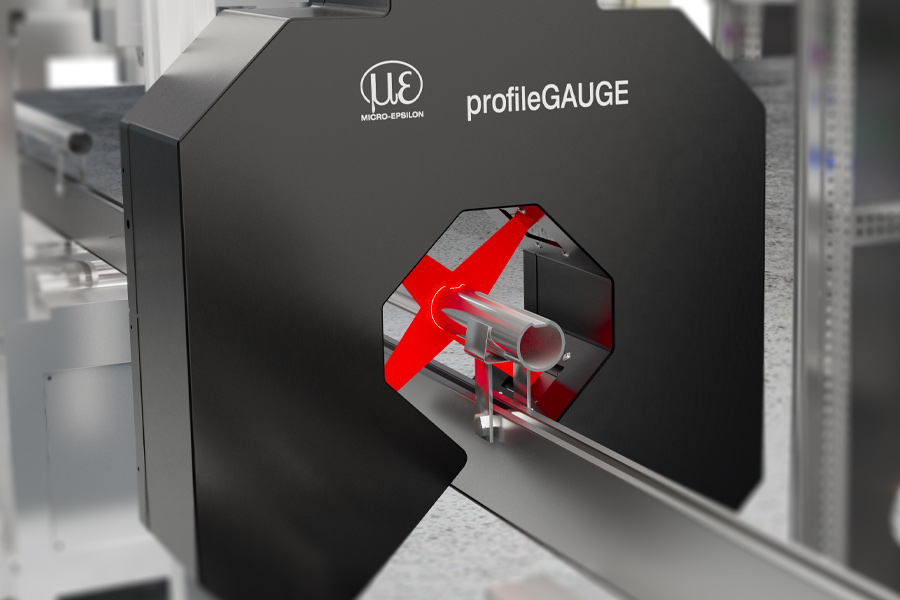

profileGAUGE 测量系统由集成激光扫描仪的测量支架、控制柜以及配备软件的面板式工控机组成。设备结构紧凑，既可配套全新产线，也能加装改造至现有生产线。 该系统配备标准工业接口，可集成至自动化流程中。测量数据能直接传输至设备控制系统，用于后续生产过程监控。
