optoNCDT LL

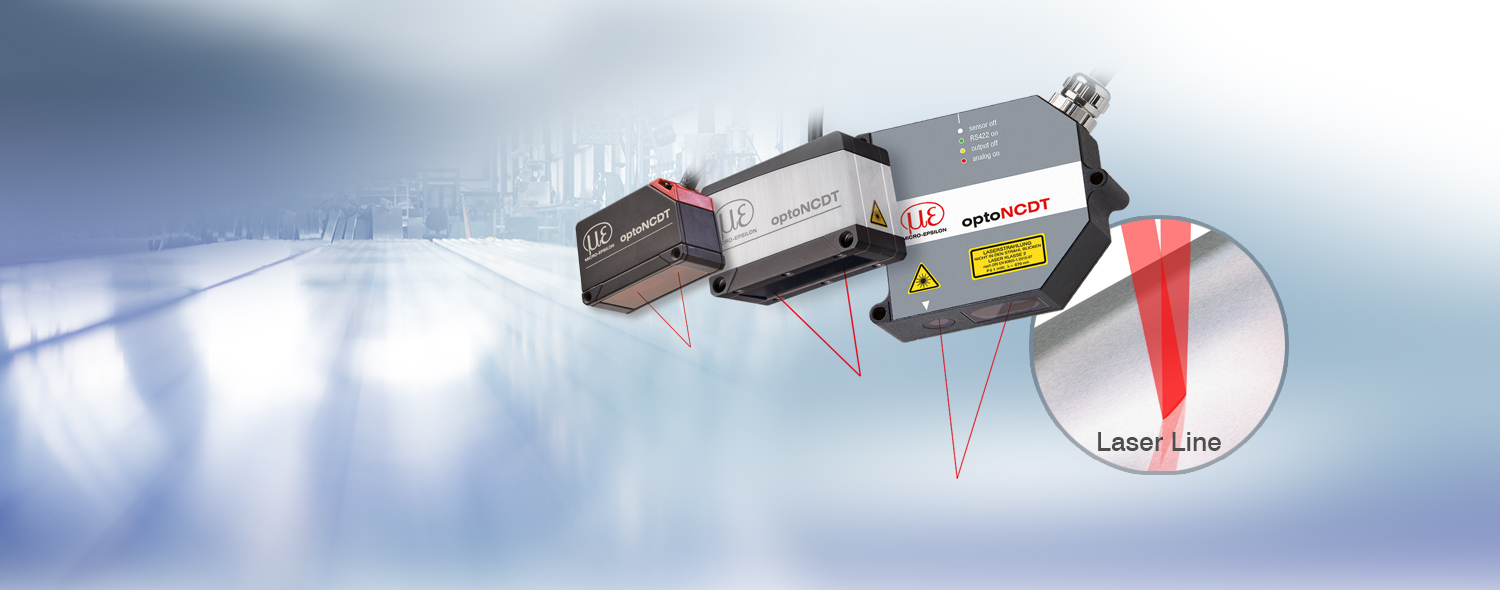

用于粗糙和反射表面的小激光线 (LL) 传感器

用于金属和粗糙表面用激光传感器

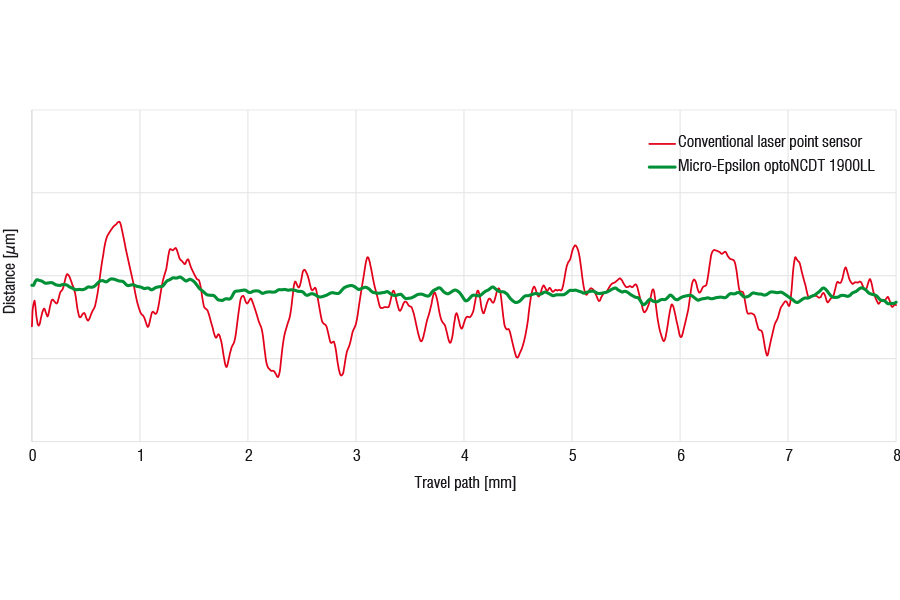

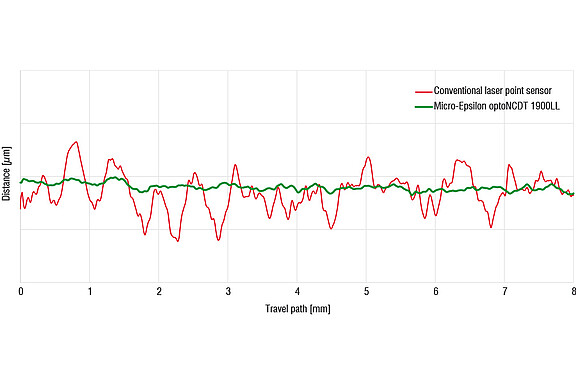

optoNCDT LL激光传感器可产生宽度仅为几毫米的椭圆形光斑，就像一条短短的 "激光线"（LL）。这种椭圆形光斑可以补偿不均匀的表面结构和所谓的 "斑点 "效应，金属表面的 "斑点 "效应尤为明显。结合特殊的软件算法，可滤除由表面粗糙度、缺陷、压痕或孔洞引起的干扰。这样就能获得稳定而精确的测量结果。

联系我们

结构表面和金属表面的可靠测量

结构表面和金属表面的测量
optoNCDT LL激光传感器使用椭圆形光斑，就像一条小激光线。它们可用于粗糙表面和结构化表面的静态和动态距离测量、金属测量以及激光穿透材料的物体测量。

optoNCDT LL 激光传感器有多个系列，具有不同的测量范围、测量速率和精度。它们可用于结构表面的精确测量，即需要测量表面距离而非结构本身。对于精细的细节和表面结构，带有点状激光的optoNCDT 传感器和蓝色激光传感器是首选。

接口和信号处理单元

C-Box/2A 控制器
IF2001/USB
IF2004/USB
IF2008/PCIE
用于工业以太网的 IF2035

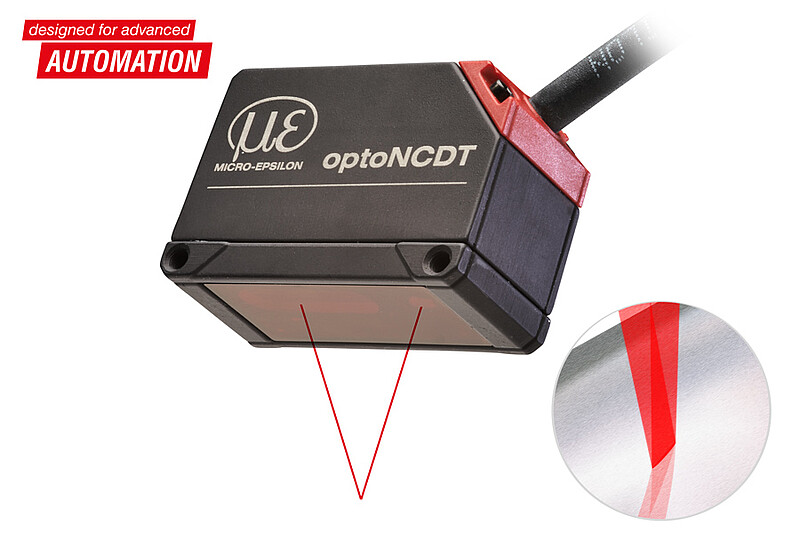

Smart laser sensor for shiny metallic objects - optoNCDT 1420LL

紧凑型optoNCDT 1420 LL激光传感器设计用于测量闪亮的金属和粗糙表面。椭圆形光斑类似于一条短激光线，可以更好地补偿纹理和粗糙度等不均匀性。特殊的软件算法过滤掉由表面粗糙度、缺陷、凹陷或最小孔洞引起的干扰。

特点

  1. 激光传感器，配有椭圆形光斑的特殊透镜（短激光线）

  2. 金属表面和结构表面的精确测量

  3. 针对变化表面的主动表面补偿（ASC）

  4. 集成控制器

  5. 测量范围（毫米）：10 | 25 | 50

  6. 线性度8 µm

  7. 可调测量速率高达4 kHz

  8. 数字接口（集成）：RS422（16位）

  9. 数字接口（通过接口模块可选连接）：PROFINET、EtherNet/IP

  10. 可扩展模拟输出

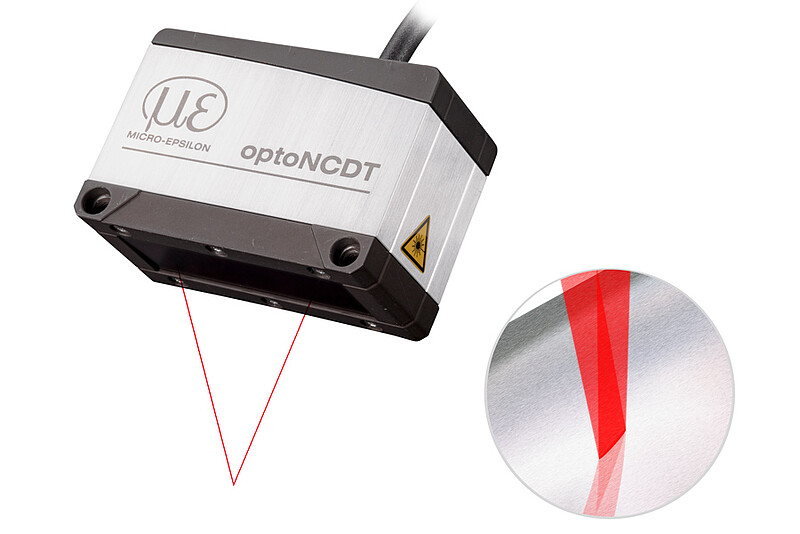

Compact laser sensor for shiny metallic objects - optoNCDT 1900LL

optoNCDT 1900 LL激光传感器设计用于测量闪亮的金属和粗糙表面。它们的小型激光线能够对闪亮的金属表面和结构化物体进行精确测量。由于体积非常小巧，传感器也可以集成到有限的安装空间。

特点

  1. 带有特殊透镜和椭圆形光斑（小激光线）的激光传感器

  2. 非常适合在金属、结构化表面和激光束可穿透的测量物体上进行静态和动态距离测量

  3. 集成控制器的紧凑型传感器设计

  4. 抗环境光能力强

  5. 测量范围（毫米）：2 | 6 | 10 | 25 | 50

  6. 线性度1 µm

  7. 重复性0.1 µm

  8. 可调测量速率高达10kHz

  9. 接口：模拟输出、RS422、PROFINET、Ethernet/IP、EtherCAT

  10. 先进的表面补偿功能，适用于反射率不断变化的表面

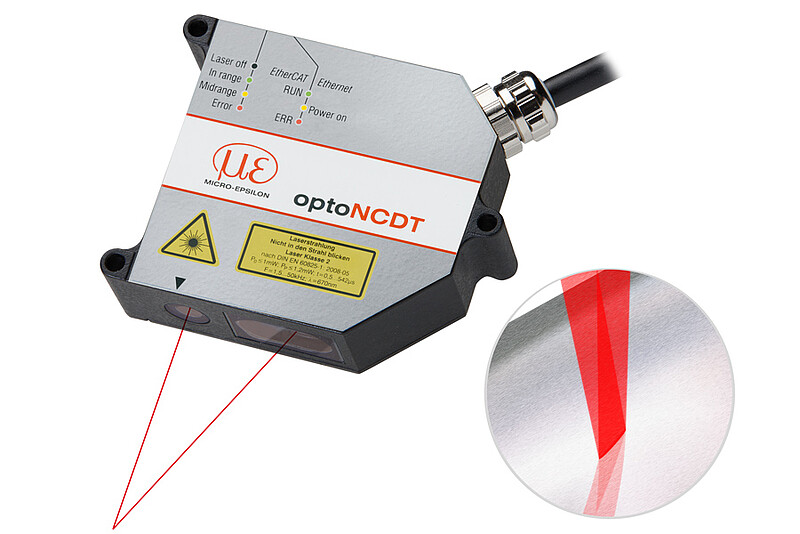

Highly dynamic laser sensor for shiny metallic objects - optoNCDT 2300LL

optoNCDT 2300LL激光传感器将非常小的激光线投射到目标表面，而不是普通的激光点。这条激光线使optoNCDT 2300LL特别适合在光亮、多孔和粗糙表面上进行精确的位移和距离测量。高达49 kHz的高测量速率可在高速过程中实现可靠的测量。激光传感器的参数设置通过网络界面进行，该界面通过以太网接口寻址。这个网络界面为测量值和信号的评估和处理提供了许多功能。

特点

  1. 带有特殊透镜和椭圆形光斑（小激光线）的激光传感器

  2. 非常适合在金属、结构化表面和激光束可穿透的测量物体上进行静态和动态距离测量

  3. 集成控制器

  4. 测量范围（毫米）： 2 | 10 | 20 | 50

  5. 线性度 0.6 µm

  6. 最大分辨率0.03 µm

  7. 可调测量速率高达49.140 kHz

  8. 先进的实时表面补偿 (A-RTSC)

  9. 接口：以太网、EtherCAT、RS422、Profinet、Ethernet/IP、模拟输出（通过C-Box）
