surfaceCONTROL 3D 3200/3500


用于灵活集成且具有卓越性价比的 3D 传感器

Z 轴重复精度低至 0.25 µm,可识别极其微小的高度差

卓越的信号稳定性,确保流程可靠,实现卓越产品质量

面向集成商的高性价比 3D 快照传感器

surfaceCONTROL 3D 3200/3500 系列传感器非常适用于系统集成商、设备制造商以及 OEM 用户,可将高精度 3D 测量数据集成到客户自有检测、图像处理或自动化解决方案中。非接触 3D 快照采集输出经过校准的 3D 点云,可供客户进行个性化的后续处理。对于拥有自研软件或分析平台的用户,该传感器提供了一种尤为高效的解决方案。

自主集成,拓展不受限:通过 GigE Vision/GenICam 协议以及德国米铱 3D SDK,将 3D 传感器灵活集成到现有自动化和图像处理环境中。

logo

特点

  1. 经校准的 3D 数据,用于精确测量与检测任务
  2. 非接触 3D 快照测量,适用于哑光及漫反射表面
  3. Z 轴精度最高可达 0.25 µm,可识别极其微小的高度差
  4. 高横向分辨率可达 8 µm,适用于细微结构和细节
  5. 快速采集时间,最快 0.2 s 起,适用于在线、近线和机器人应用
  6. 通过 GigE Vision、GenICam 和德国米铱 3D SDK 实现灵活集成
  7. 配备数字输入和输出,便于连接自动化环境
[]
联系我们
联系表格
Your request for: {product}
* 必填字段
我们将对您的数据保密。请阅读我们的数据隐私声明。

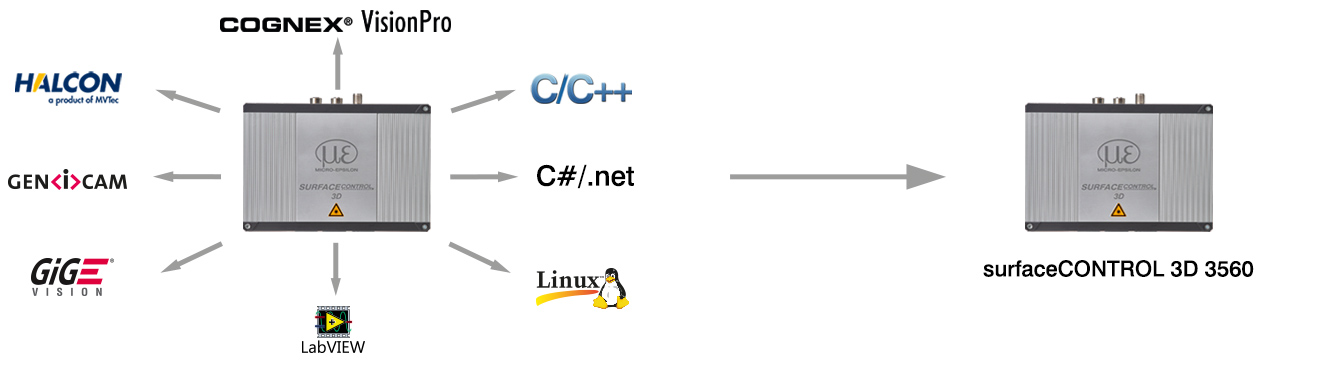

没有自研软件解决方案?请使用我们的 SMART 传感器 surfaceCONTROL 3560

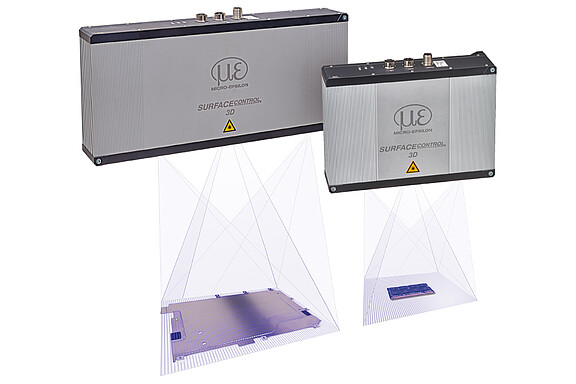

surfaceCONTROL 3D 3500
3D 快照传感器,具有卓越性价比,适用于高要求检测任务

  • Z 轴重复精度:< 0.2 µm
  • 采集时间:低至 0.2 s
  • x/y 分辨率:8 µm

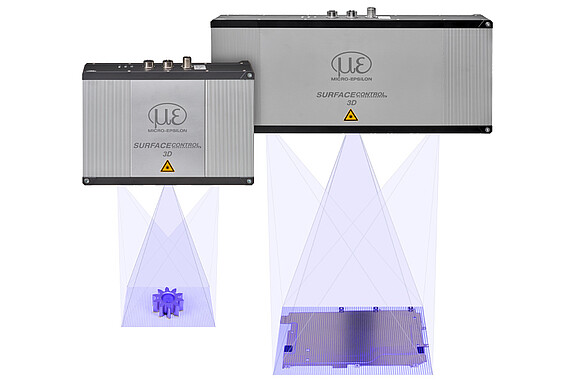

surfaceCONTROL 3D 3200
便于灵活集成的经济型 3D 快照传感器

  • Z 轴重复精度:< 0.4 µm
  • 采集时间:低至 0.3 s
  • x/y 分辨率:12 µm

密封轮廓与壳体几何形状的全视场 3D 检测

以带密封轮廓的壳体盖板为例,surfaceCONTROL 传感器展示了如何通过单次快照以三维方式采集并检测整个表面。能够早期识别密封高度、轨迹和位置的偏差以及各类缺陷,从而减少废品并确保稳定统一的高产品质量。

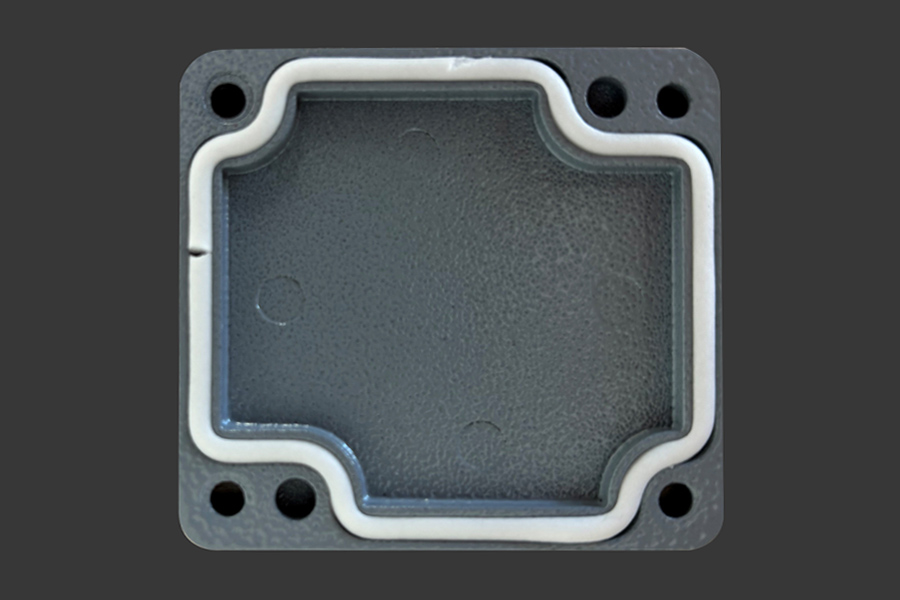

带压铸外壳的密封件 Z 轴视图

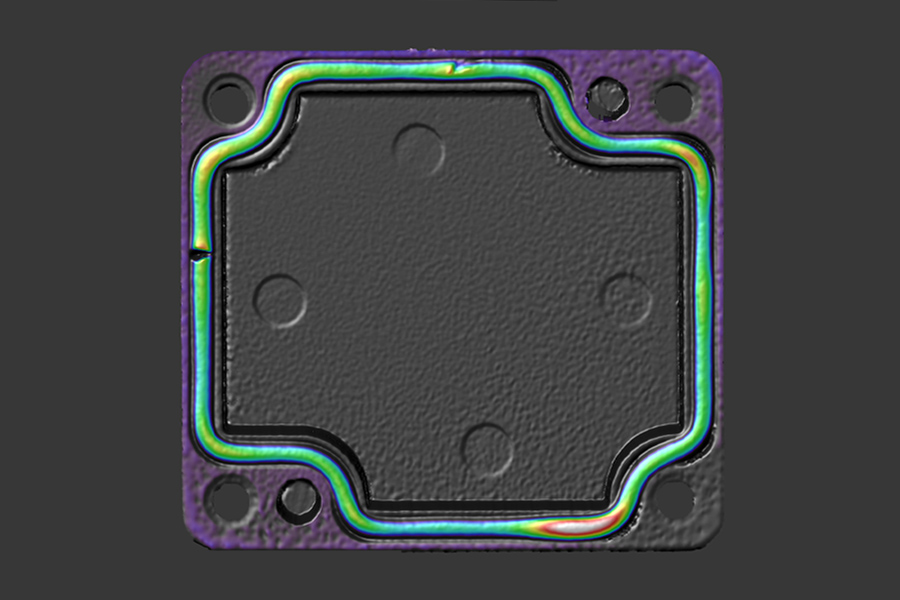

密封件 3D Z 轴视图

应用示例
