Configuration tools-可轻松设置ScanCONTROL激光扫描仪
ScanCONTROL Configuration tools是一个用于在Windows PC上配置ScanCONTROL传感器的软件。它可帮助您设置传感器，查看轮廓，保存/加载和导出轮廓。
通过与scanCONTROL SMART传感器结合使用，Configuration tools软件将释放其真正的功能。它可以通过相应的接口对复杂的测量任务（包括所有输出）进行参数设置。
设置 scanCONTROL 轮廓传感器
ScanCONTROL传感器提供多种参数化和设置选项，可使用scanCONTROL Configuration tools软件执行。例如，它提供了直接访问传感器矩阵图像的功能，以便实现最佳的基础设置。矩阵的实时图像可用于优化传感器与目标的对准。

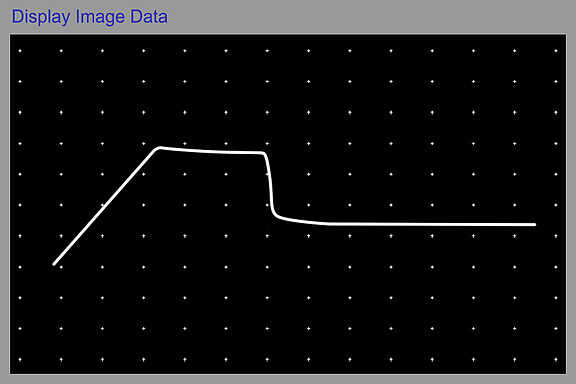

显示，保存，加载和导出轮廓
根据传感器类型的不同，一个轮廓最多可包含 1280 个校准测量点。这些轮廓通过FireWire或以太网传输到PC。scanCONTROL Configuration tools可以实时显示或保存这些轮廓。特别是对于非常快速的过程，这是一个绝对必要的功能，因为它还可以再次加载轮廓，然后逐步分析轮廓。为了进一步分析，还可以将轮廓导出为与MS Excel兼容的格式。
用于测量任务的即插即用解决方案
SMART系列传感器配备了智能控制器，无需额外硬件即可进行基本轮廓评估。Configuration tools软件专为SMART传感器的轻松参数化而设计。其原理是将测量任务划分为不同的测量项目，例如边缘，角度，间隙，凹槽或接缝。这些独立的测量结果在图形用户界面上与复杂的测量任务相结合并进行评估。因此，用户无需掌握任何编程技巧，就能即插即用地完成各项任务。从6.0和更高版本开始，这些测量任务也可以存储在gapCONTROL扫描仪上。
测量任务的参数化

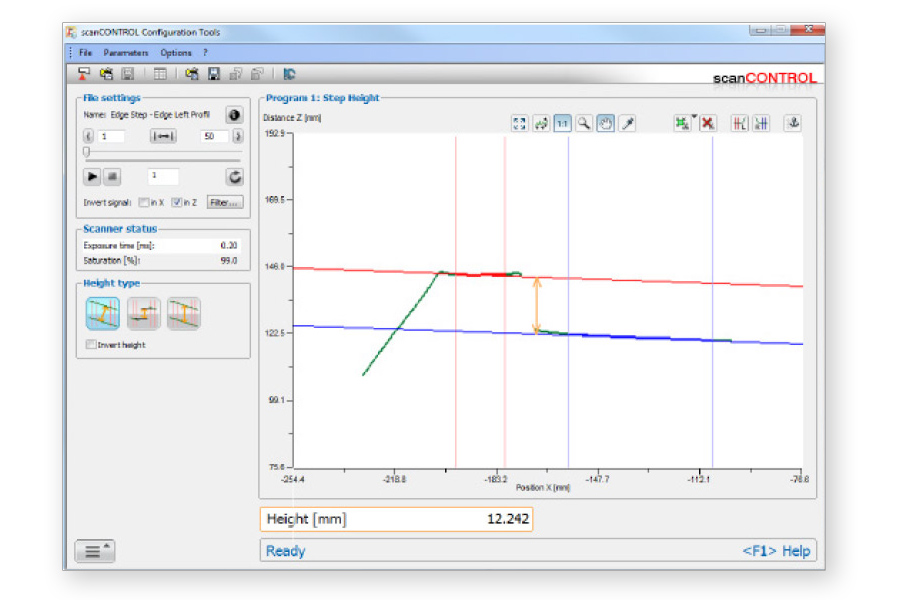

Configuration tools提供了大约30个基本程序可供选择，只需在轮廓中单击几下鼠标即可轻松快速地配置这些程序。设置的参数和结果将立即显示在屏幕上。例如，要测量角度，只需选择两条参考线，在两条参考线之间计算角度。每个测量程序还可以在轮廓中剪切出感兴趣的部分。对于动态测量任务，还可为每个程序提供单独的动态跟踪，并可使用锚点轻松配置。
数据处理

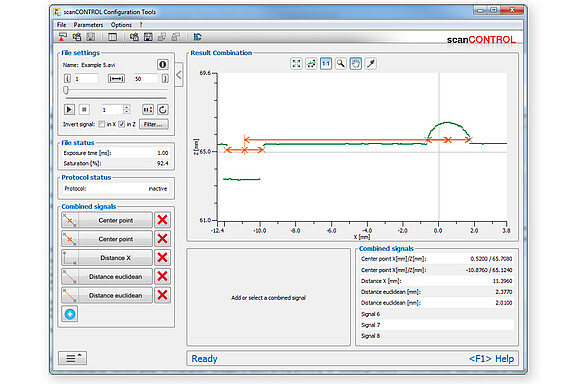

一旦设置了单个测量任务参数，相应的结果将一起计算。这提供了一种简单的计算方法，例如，计算点或线之间的多个角度或距离，或将点投影到线上。无需繁琐的外部计算，就可以解决单个测量程序无法涵盖的测量任务。传感器直接实时输出测量值。因此，计算测量值的灵活性几乎没有任何限制。
测量值序列的分析程序
使用"结果监视器"分析工具，可以显示和分析记录轮廓和实时轮廓的测量值序列，从而能够评估测量值。此外，还提供集成CGM分析(能力测量)和其他统计参数(例如超出限值，平均值)。
软件允许将这些值导出，以便存档或在计算表中进行进一步分析。
输出和成果
配置完所有必需的程序后，软件将提供所有测量结果的概览。通过定义限制值，也可以进行良好/不良评估，但在复杂情况下，也可以执行逻辑操作(与AND，OR，XOR的链接)以检查多个条件。
用户决定如何通过以太网UDP，Profinet或作为数字OK/NOK信号传输传感器的结果，将这些设置存储在SMART (或gapCONTROL)传感器头部的完整参数集中，然后可以从PC断开传感器。然后在不使用PC的情况下直接在传感器上分析轮廓。
