用于客户特定编码器安装的拉绳机械装置
Micro-Epsilon 的 wireSENSOR 机械装置专为安装增量式和绝对式编码器而设计。它们使您能够单独确定接口、分辨率和连接类型，以适应进一步的信号处理。高质量的精密组件及其坚固的设计确保了高操作安全性和长使用寿命，即使在恶劣的工业使用条件下也是如此。对于涉及大量零件的系列应用，我们可以开发和制造量身定制的 OEM 设计。

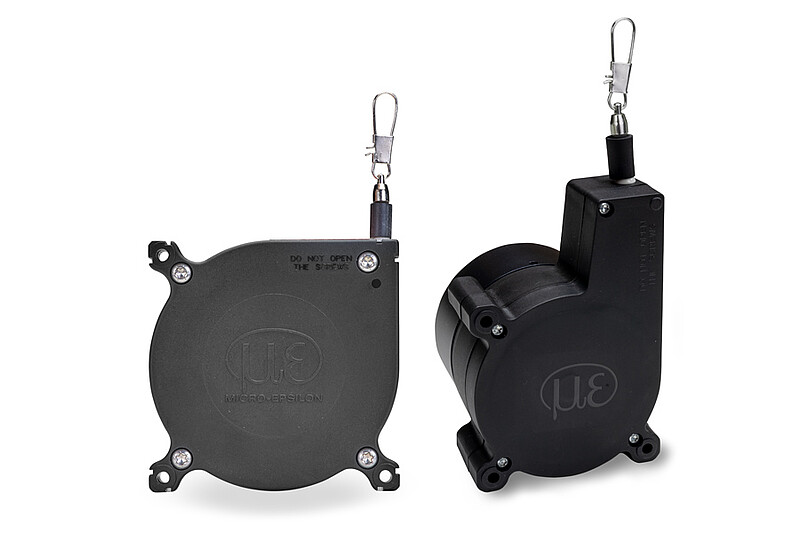

MK wireSENSOR机械结构设计用于轻松安装增量式或绝对式编码器。因此，用户可以单独选择接口、分辨率和连接类型。由于设计紧凑，该机械装置还可集成到狭小的安装空间中。
特点
- 测量范围（毫米）：1,500 | 2,400 | 2,500 | 3,500 | 5,000 | 8,000
- 线性度±0.01%FSO
- 输出类型：取决于编码器
- 几乎可以安装所有编码器
- 坚固的塑料外壳
- 高质量精密元件
- 可根据要求提供 OEM 型号
下载
- Catalog wireSENSOR draw-wire mechanics (Draw-wire mechanics for installation of rotary encoders) (pdf, 2.63 MB)
- Operating Instructions, wireSENSOR, WPS Draw-Wire Mechanics (pdf, 963.27 KB)
- Setup Guide wireSENSOR WPS series, mechanism (pdf, 1.12 MB)
- Operating Instructions wireSENSOR WPS, Draw-wire Mechanisms K100-M (pdf, 1.75 MB)
- Setup Guide wireSENSOR WPS series, mechanisms K100-M (pdf, 2.77 MB)

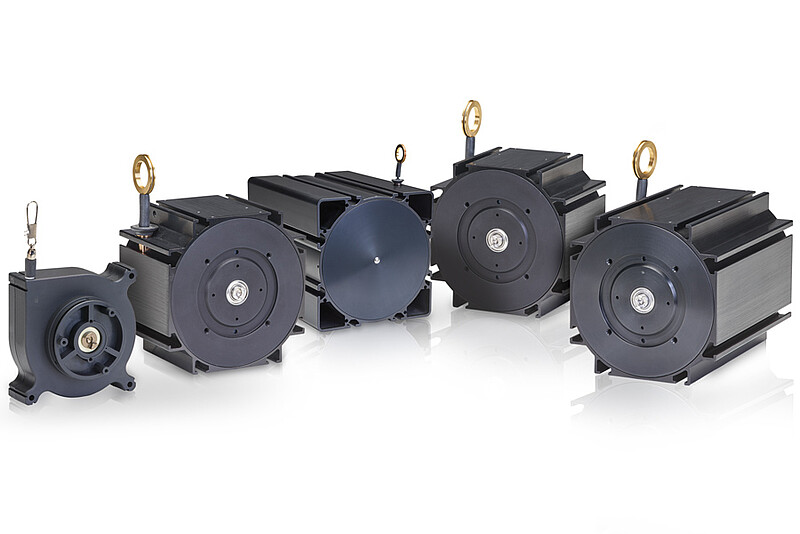

P60、P96、P115 和 P200 系列的 wireSENSOR 机械结构设计用于轻松安装增量式或绝对式编码器。因此，用户可以单独选择接口、分辨率和连接类型。其坚固的铝制外壳使这些机械装置成为工业环境的理想选择。
特点
- 测量范围（毫米）：1,500 | 3,000 | 5,000 | 7,500 | 10,000 | 15,000 | 30,000 | 40,000 | 50,000
- 线性度± 0.01 % F.S.O.
- 输出类型：取决于编码器
- 几乎可以安装所有编码器
- 坚固的铝制外壳
- 高质量精密元件
- 可根据要求提供 OEM 型号
下载
- Catalog wireSENSOR draw-wire mechanics (Draw-wire mechanics for installation of rotary encoders) (pdf, 2.63 MB)
- Operating Instructions wireSENSOR take up spool (Z60 / P96 / P115 / P200) (pdf, 1.47 MB)
- Setup Guide draw wire sensor take up spools (pdf, 456.57 KB)
- Operating Instructions wireSENSOR mechanism P85 (pdf, 1.08 MB)
- Setup Guide wireSENSOR mechanism P85 (pdf, 615.11 KB)
- CAD file 3D-model "WDS mechanics", STEP (zip, 2.86 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
