3D 轮廓单元 – 智能3D评估与拼接2D/3D轮廓数据的结果输出
3D轮廓单元可在同一坐标系中计算scanCONTROL 30xx传感器的多个独立轮廓。通过这种方式，可以生成复合2D轮廓或复合3D点云。因此，它能够实现对各种几何形状的检测、测量范围的扩展以及厚度测量的执行。通过集成的编码器输入，可以精确地将传感器的位置与测量对象的位置进行对应。
数据评估与系统参数设置可在3DInspect软件中实现。3D 轮廓单元控制器与工业以太网连接具有集成评估功能，可控制应用程序并将测量值输出到 PLC。此外，3D轮廓单元控制器还可通过GigE Vision集成到常见的图像处理程序中，并充当原始数据提供者。
3DInspect：适用于所有Micro-Epsilon 3D传感器的强大软件
3DInspect 是用于 3D 轮廓单元的标准化、用户友好型软件工具。该软件可直接对 3D 轮廓单元进行参数设置并记录测量数据。强大的工具可进行点云对齐和过滤，直观检测和选择相关区域以及程序组合。3D点云可根据需求进行处理，测量值可输出到控制器。

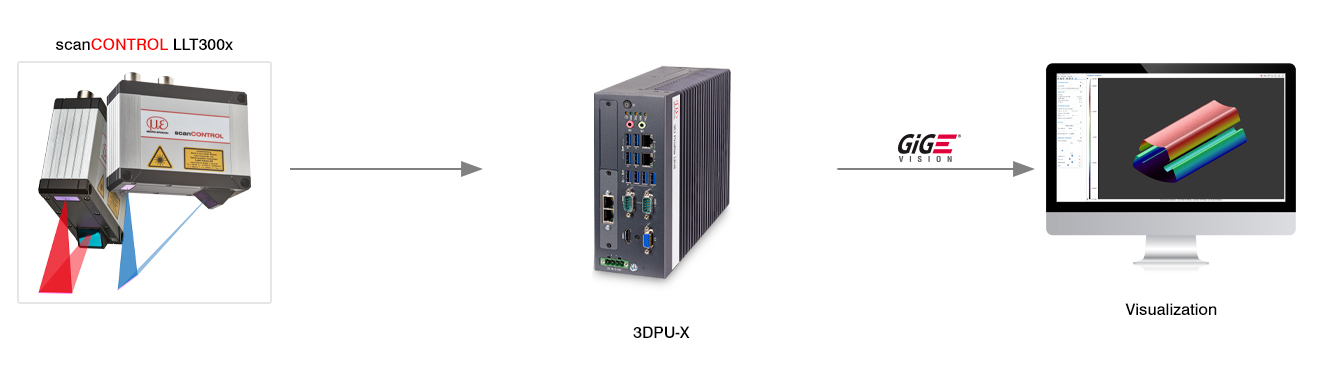

生成与传输拼接的2D/3D轮廓数据：3DPU-X
3DPU-X 系统可将多个 scanCONTROL 传感器的轮廓数据转换到一个共同的坐标系中，并通过GigE Vision接口将其提供为2D轮廓/3D点云。
直接集成到图像处理和3D软件中 | 与任何GigE Vision客户端通信 | 轮廓数据或3D点云的传输
智能3D评估与拼接2D/3D轮廓数据的结果输出：3DPU-X/IE
3DPU-X/IE 系统可将多个 scanCONTROL 传感器的轮廓数据转换到一个共同的坐标系中，对2D轮廓或3D点云进行评估，并通过集成的现场总线接口提供测量值，例如以合格或不合格的结果形式展现。
通过 3DInspect 进行综合评估和配置 | 工业以太网接口用于测量值的控制与传输 | 测量值与测量结果的传输

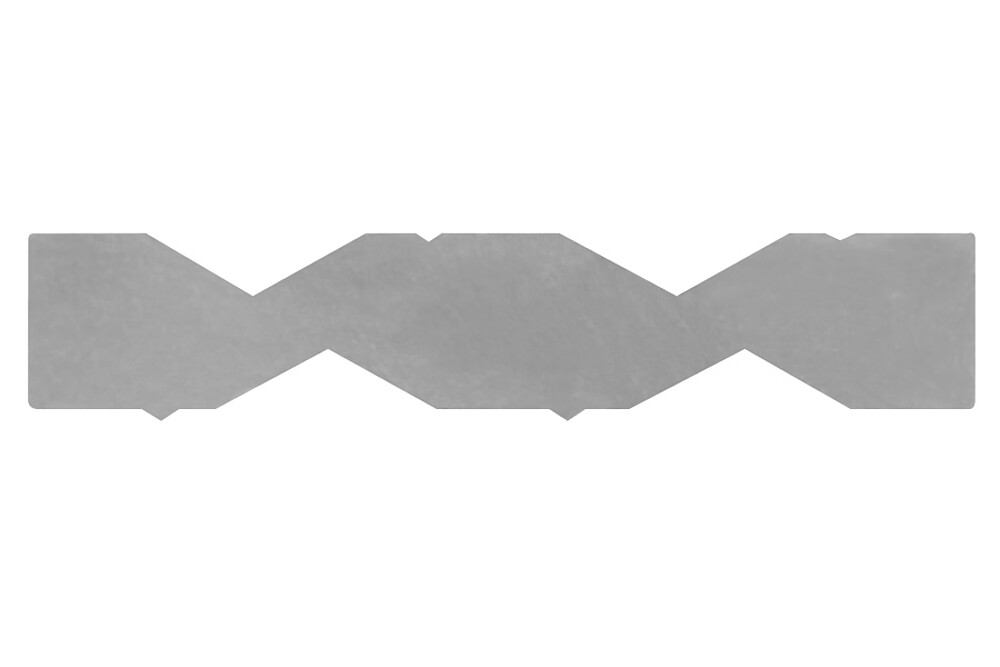

Micro-Epsilon自动关联传感器靶标
在多传感器关联中，每个scanCONTROL传感器的位置都会被精确测定，并将其转换到一个整体坐标系中。在设置过程中，标定过程将单个传感器的读数转换到一个共同的坐标系中。
Micro-Epsilon可为scanCONTROL传感器的每个测量范围和每种测量配置提供个性化的关联靶标。对于特定的配置和测量设置，还可以设计特殊的关联靶标。此外，传感器也可以不使用关联靶标，而是通过一个标准样品进行关联。
