thermoIMAGER

精确监测和控制 -20°C 至 900°C 的关键温度过程

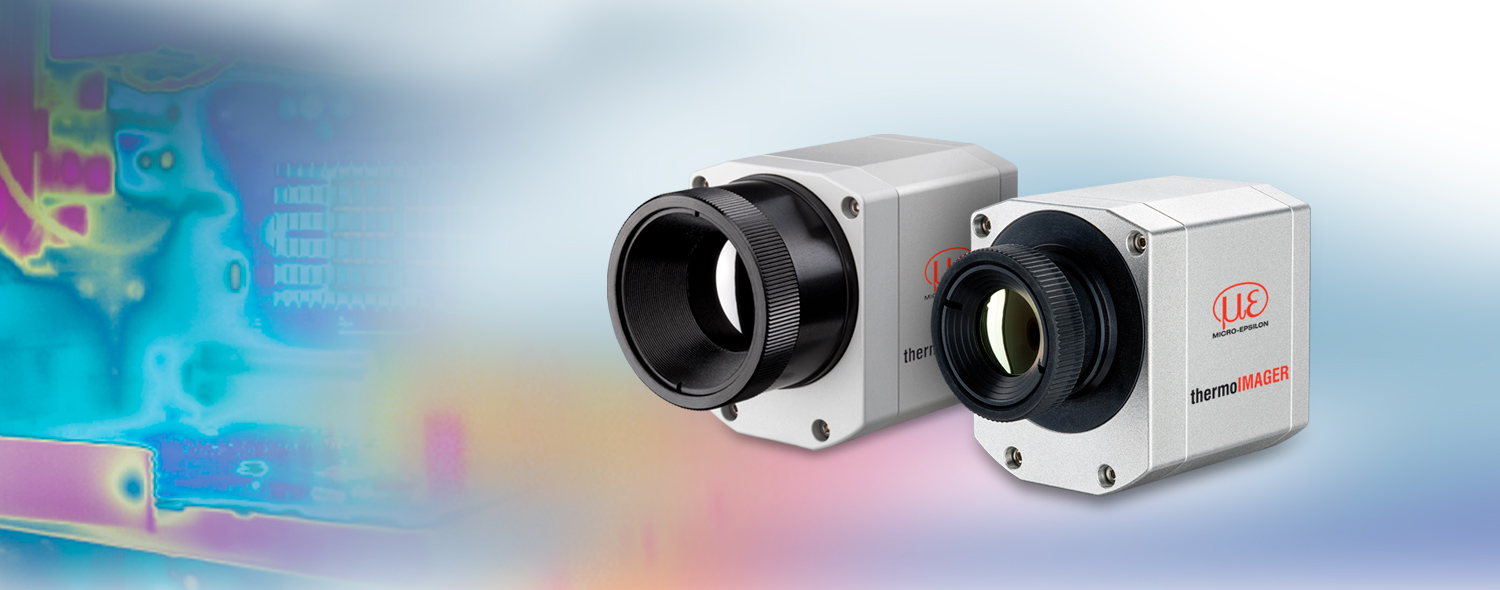

thermoIMAGER TIM QVGA/VGA

高分辨率微型红外热像仪

用于工业温度监测的红外热像仪

TIM 红外热像仪专为非接触式测量 -20 °C 至 900 °C 的表面温度而设计。无论是低温(如冷却链)还是高温(如玻璃和金属加工),它们都能对温度关键过程进行有效监控。

红外热像仪的热灵敏度高,非常适合精确和动态的任务。不同的性能等级可为各种应用选择合适的型号。红外热像仪通过 USB 接口连接,该接口还提供电源。



logo

特点

  1. 温度范围从 -20 °C 到 900 °C
  2. 非接触、无磨损测量,使用寿命长
  3. OEM 应用的理想之选
  4. 使用免许可证软件进行实时热成像
  5. 紧凑型设计,包括 USB 端口/可选千兆以太网
[]
联系我们
联系表格
Your request for: {product}
* 必填字段
我们将对您的数据保密。请阅读我们的数据隐私声明。

高分辨率、高灵敏度红外热像仪

新型 thermoIMAGER TIM QVGA 红外热像仪具有 382 x 288 像素的超高光学分辨率。它能提供针尖般的清晰图像,因此非常适合使用普通热像仪难以检测到的非常小的物体。最大热灵敏度为 75 mK,能够可靠地检测最细微的温差。然而,该热像仪在-20°C至900°C的较大温度范围内应用时,仍然很小巧且灵活。

特点
  1. 测量范围:-20 至 100 °C / 0 至 250 °C / 150 至 900 °C
  2. 光学分辨率 382 x 288 像素
  3. 光谱范围 8 至 14 µm
  4. 出色的热灵敏度 (NETD):75 mK
  5. 80 Hz 实时图像记录
  6. 通过 USB 接口供电和操作
  7. 同类产品中体积最小的热像仪(46 x 56 x 68-77 毫米)
  8. 防护等级 IP67
  9. 通过 RS232 或通过DLL的集成软件 进行数字通信

世界上最小的 VGA 红外热像仪

thermoIMAGER TIM VGA 红外热像仪是世界上最小的 VGA 分辨率红外热像仪,由于其640 x 480像素的光学分辨率,可实时提供热图像。thermoIMAGER TIM VGA 的尺寸为 46x56x76-100 毫米,重量仅为 269 - 340 克(包括光学元件),是市场上最小巧的热像仪之一。供货范围包括 TIM Connect 分析软件。

特点
  1. 测量范围:-20 至 100°C / 0 至 250°C / 150 至 900°C
  2. 光学分辨率640x480 像素
  3. 光谱范围:8 - 14 µm
  4. 卓越的热灵敏度(NETD):40 mK
  5. 镜头:33°,90° FOV
  6. 32Hz 实时图像记录
  7. 通过 USB 供电和操作
  8. 重量极轻,坚固耐用,结构紧凑
  9. 模拟输入和输出,触发接口
  10. 防护等级 IP67

用于 thermoIMAGER TIM 应用的 PC 解决方案

TIM NetPCQ是一款专业的嵌入式工业PC解决方案,采用被动散热(无风扇)适用于thermoIMAGER应用,并适合顶部导轨安装。NetPCQ 和 TIM 热像仪可作为独立系统组合使用。可通过以太网进行远程维护。TIM 热像仪提供的数据可直接存储在 NetPCQ 上,在 NetPCQ 上还可安装客户定制的软件。供货范围包括一个恢复棒。

特点
  1. 支持所有 thermoIMAGER TIM 型号
  2. 高达 80 Hz (TIM QVGA)、高达 32 Hz (TIM VGA) 的帧速率
  3. 随附 TIMConnect 软件
  4. 通过 VGA(模拟)进行监控
  5. 集成看门狗功能
  6. 可选:长达20米的USB电缆、高温USB电缆、可扩展至100米的以太网电缆

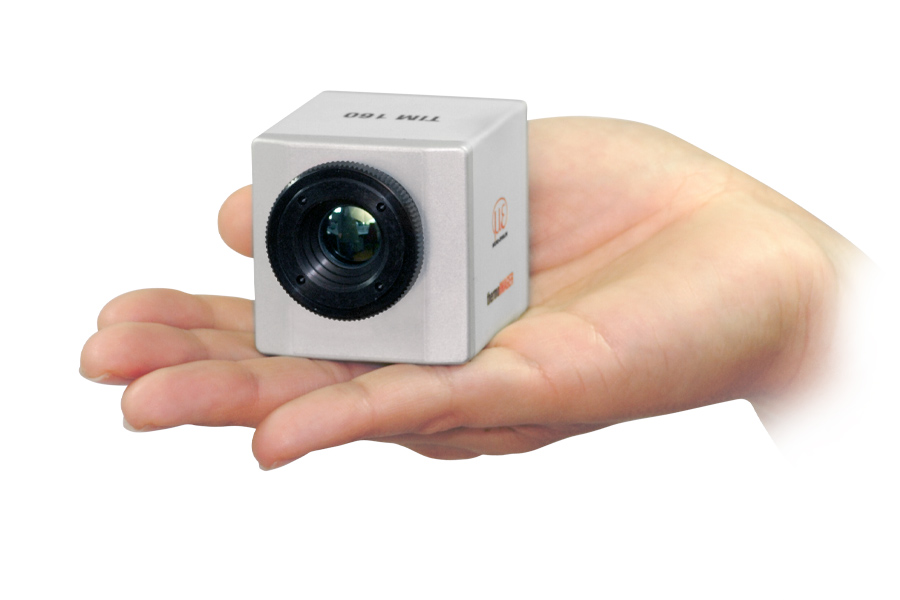

重量极轻、坚固耐用、结构紧凑

thermoIMAGER 热像仪缩小了便携式红外快照热像仪与固定式设备之间的差距。其轻便、紧凑的设计使其非常适合移动和固定应用。

logo

易于工艺集成

先进的接口概念可将红外热像仪集成到网络和自动化系统中:

  • USB 转换为以太网导线可延长至 100 米,使用光纤可延长至 10 千米
  • 过程接口 (PIF) 作为模拟输入/输出(0/4-20 mA)和数字输出(无电位继电器输出)
  • 通过动态链接库 (SDK) 和 COM 端口的软件接口

免许可证软件

TIM Connect实时软件是一款非常强大的温度记录软件,每台红外热像仪都会附带这款软件。该软件可对热像仪进行参数设置,并自动进行过程和质量控制。可根据相应的过程设置单独的报警阈值。附带的免费软件兼容Windows 7和10。

温度测量范围大

Micro-Epsilon 的红外热像仪适用于从 -20 °C 到 900 °C 的测量范围,从冷却链或实验室中的低温到金属加工应用中的高温。
