capaNCDT 6200

模块化多通道系统——最多4个通道

模块化高精度多通道测量系统

capaNCDT 6200是首款完全模块化的多通道测量系统。该控制器可以扩展到4个通道，因此适合灵活的应用。Micro-Epsilon的所有电容位移传感器都可以使用capaNCDT 6200控制器进行操作。集成以太网接口支持通过web界面进行参数设置和测量。DL6230解调器提供高分辨率测量。对于高达 20 kHz 的高速测量，可使用 capaNCDT 6222 系统。

Get in touch with us!
Download now: catalogs, manuals, software
logo

特点

  1. 测量范围（毫米）：0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
  2. 最大分辨率0.2 nm（带DL6230）
  3. 最大线性度0.01µm
  4. 频率响应高达20 kHz (-3dB)
  5. 数据速率（数字输出）3.9 kHz
  6. 模块化——最多可扩展4个通道
  7. 模拟输出（电压/电流）
  8. 以太网/EtherCAT接口
  9. 通过web界面轻松配置
  10. 集成EtherCAT和PROFINET接口
[]
联系我们
联系表格
Your request for: {product}
* 必填字段
我们将对您的数据保密。请阅读我们的数据隐私声明。
capaNCDT 6200测量系统扩展到4个通道

测量系统由一个控制器和传感器相应的解调器组成。模块化设计使系统能够随时扩展到四个测量通道。因此，集成了一个额外的解调器。紧凑型控制器可作为台式装置、壁挂式或通过适配器安装在 DIN 导轨上。capaNCDT 6200与Micro-Epsilon的所有传感器型号兼容。

通过web界面的易用性

由于用户友好的网络界面，控制器和传感器的整个配置过程无需使用任何附加软件即可完成。web界面可以通过以太网访问，并为过滤器、算术链接和其他参数提供设定和配置选项。

带web接口的笔记本电脑

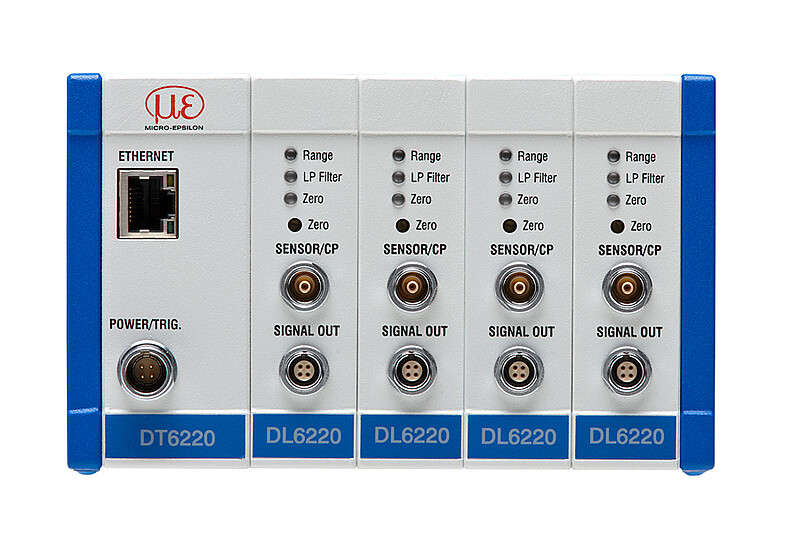

Controller DT6220 with demodulator DL6220

DL6220电容解调器用于多种电容测量任务，提供高分辨率和信号稳定性。除模拟输出外，解调器还根据控制器型号配备了以太网或以太网/EtherCAT 数字接口。DL6220 解调器与 capaNCDT 系列的所有传感器和电缆兼容。

特点

  1. 动态分辨率0.02%FSO（5kHz）

  2. 频率响应5kHz（-3dB）

  3. 模拟输出0...10V（防短路），4...20mA

  4. 数字以太网接口（带DT6220控制器）；带 DT6230 控制器的以太网和 EtherCAT 接口

  5. 特殊调谐：高达三倍标准电缆长度

Controller DT6220 with demodulator DL6230

DL6230电容解调器用于高分辨率测量任务，可用于同步操作。除模拟输出外，解调器还根据控制器型号配备了以太网或以太网/EtherCAT 数字接口。DL6230解调器与capaNCDT系列的所有传感器和电缆兼容。

特点

  1. 动态分辨率0.005%FSO（5kHz）

  2. 频率响应5kHz（-3dB）

  3. 模拟输出0...10V（防短路），4...20mA

  4. 数字以太网接口（带DT6220控制器）；带DT6230控制器的以太网和EtherCAT接口

  5. 特殊调谐：高达三倍标准电缆长度

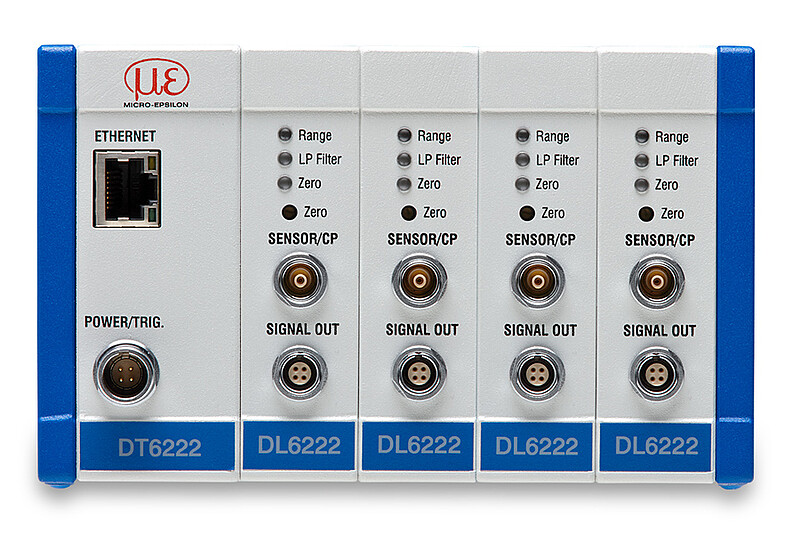

controller capaNCDT 6222

DT6222电容控制器用于动态电容测量任务。高达20kHz（-3dB）的频率响应能够可靠监控快速过程。除了模拟输出，控制器还配备了数字以太网接口。DT6222控制器与capaNCDT系列的所有传感器和电缆兼容。

特点

  1. 动态分辨率0.05%FSO（20kHz）

  2. 频率响应20kHz（-3dB）

  3. 模拟输出0...10V（防短路），4...20mA

  4. 数字以太网接口

  5. 特殊调谐：双倍标准电缆长度（带DL6222/ECL2解调器）

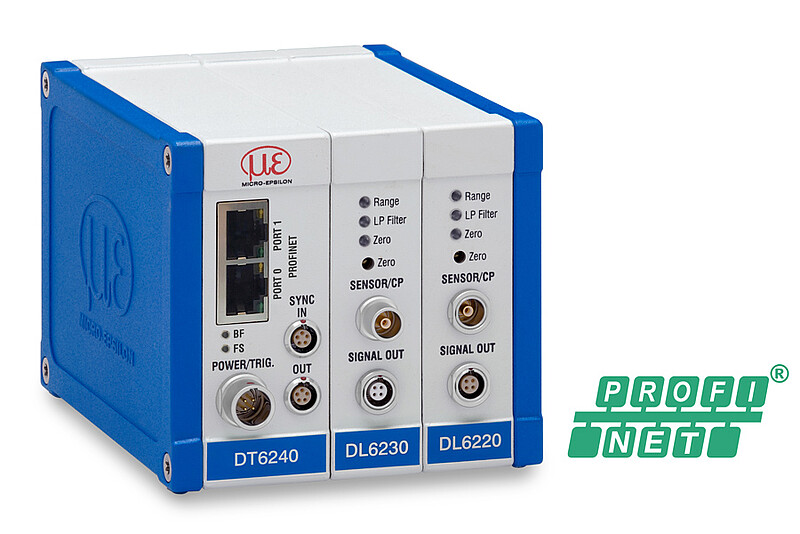

Capacitive standard measuring system with PROFINET

The DT6240 capacitive controller with integrated PROFINET Industrial Ethernet interface allows direct integration of the full sensor performance directly into your PLC via PROFINET without additional interface modules. The measuring system with modular design is particularly impressive due to its price-performance ratio. The DT6240 controller is compatible with all sensors and cables of the capaNCDT series.

特点

  1. 工业以太网接口PROFINET

  2. 模块化可扩展至4个通道

  3. 可同步

  4. 动态分辨率 0.005%d.m（5kHz）

  5. 模拟输出0...10 V（防短路，4... 20 mA）

  6. 特殊调谐：高达标准电缆长度的3倍

Mounting frame for double-sided thickness measurement

安装框架专为电容传感器的双面厚度测量而设计，有助于将测量点彼此对齐。框架可使传感器完全位于一条轴线上，这意味着测量点的排列是一致的。这样就避免了偏移测量，从而以尽可能高的精度获得可靠的测量结果。安装框架最多可容纳 6 个传感器。两个传感器构成一个测量点。

特点

  1. 多轨道厚度测量最多可同时在3个点进行

  2. 温度稳定性高，可在高达100°C的温度下进行精确测量

  3. 适用于真空

  4. 极紧凑的设计

  5. 易于集成和改装到现有系统中

  6. 与capaNCDT传感器兼容

  7. 可校准设计，实现高精度厚度测量
