新一代高精度在线3D测量

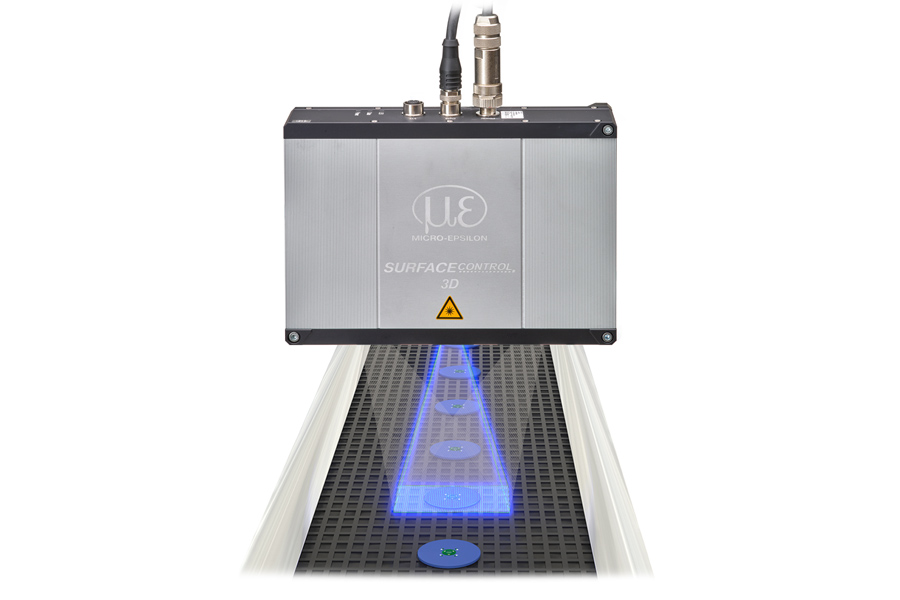

高精度surfaceCONTROL 3D 3500快照传感器用于对漫射表面的几何形状和表面进行自动光学检测。surfaceCONTROL 3D 3500 的特点是设计紧凑、测量精度高、数据处理速度快。该传感器的 Z 轴重复精度高达 0.25 µm,为高精度在线 3D 测量技术设定了新标准。它可以可靠地检测最小的平面度偏差和高度差。两种型号涵盖不同的测量区域。
新一代3D测量
除了通过千兆以太网实现快速数据输出外,该传感器还提供了额外的数字I/O接口。2D/3D Gateway II支持EtherNet/IP,PROFINET和EtherCAT连接。强大的软件工具可实现精确的3D测量和表面检测。GigE Vision兼容性还允许轻松集成到第三方图像处理软件中。用于客户软件集成的综合 SDK 使软件包更加完善。
应用示例:
- 3D几何检测和形状检测
- 形状,位置和表面检测
- 缺陷检测
- 3D文本识别和最佳结构检测
- 电子元件的检测
高精度3D传感器,适用于测量极小的物体
凭借其30 x 18.5 mm的微小测量区域,surfaceCONTROL 35x0-30能够以极高的精度和可靠性检测最细微的3D和表面结构。其卓越的Z轴分辨率和精确的重复性,使这款3D传感器成为3D快照传感器市场上最精确的传感器。此外,测量对象可在130 mm工作距离内进行检测,而16 µm的XY高分辨率则能更精确地检测最细微的细节。
用于3D测量任务和检测的3DInspect软件

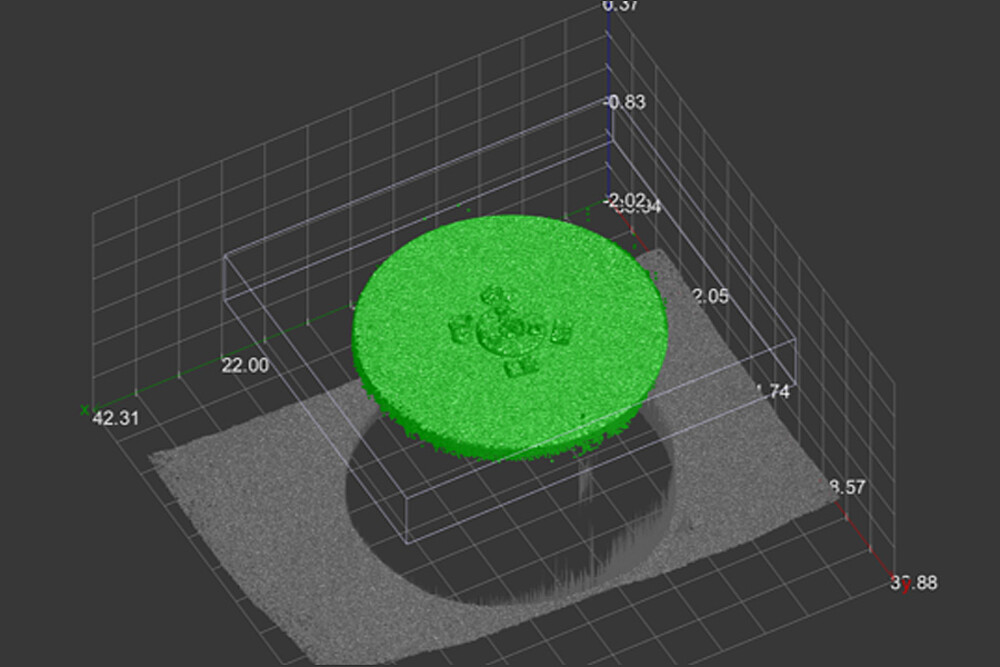

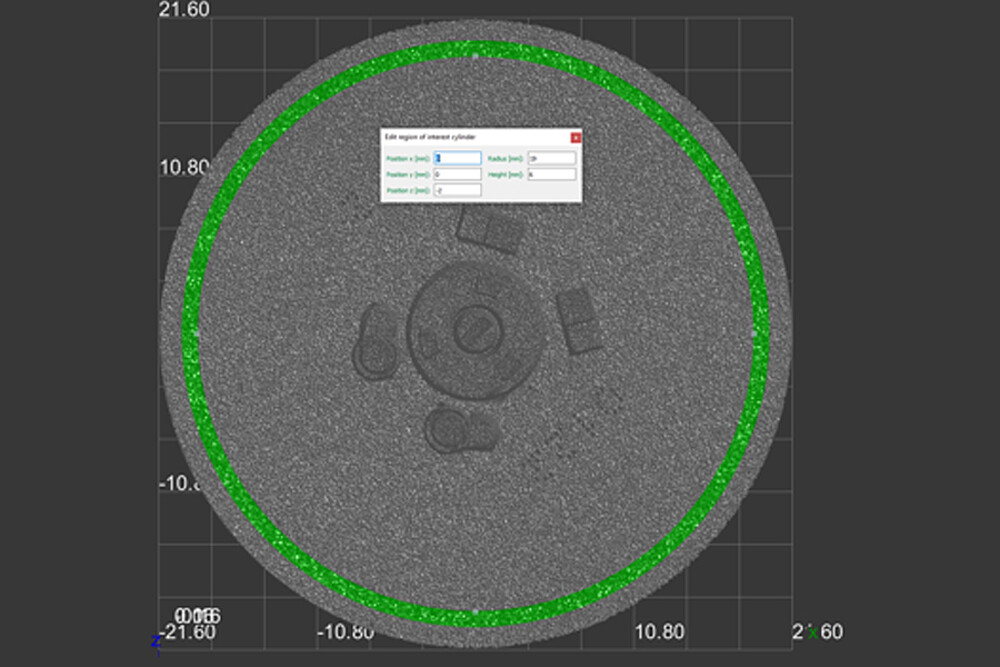

3DInspect软件是传感器参数设置和工业测量任务的强大工具。该软件通过以太网传输传感器的测量数据,并以三维形式提供数据。通过PC上的3DInspect测量程序对这些3D数据进行进一步处理,评估和评价,必要时记录并通过以太网传输到控制单元。如果需要,这些3D数据可以随软件一起保存。此外,传感器的设置和配置可通过软件进行。在与自动化接口连接时,可使用 SC3510 传感器的功能扩展 3DInspect Automation,其中还包括全面的数据记录。
