挤出机内压力环境下的颜色测量

用于 100% 在线过程监控的高精度颜色检测

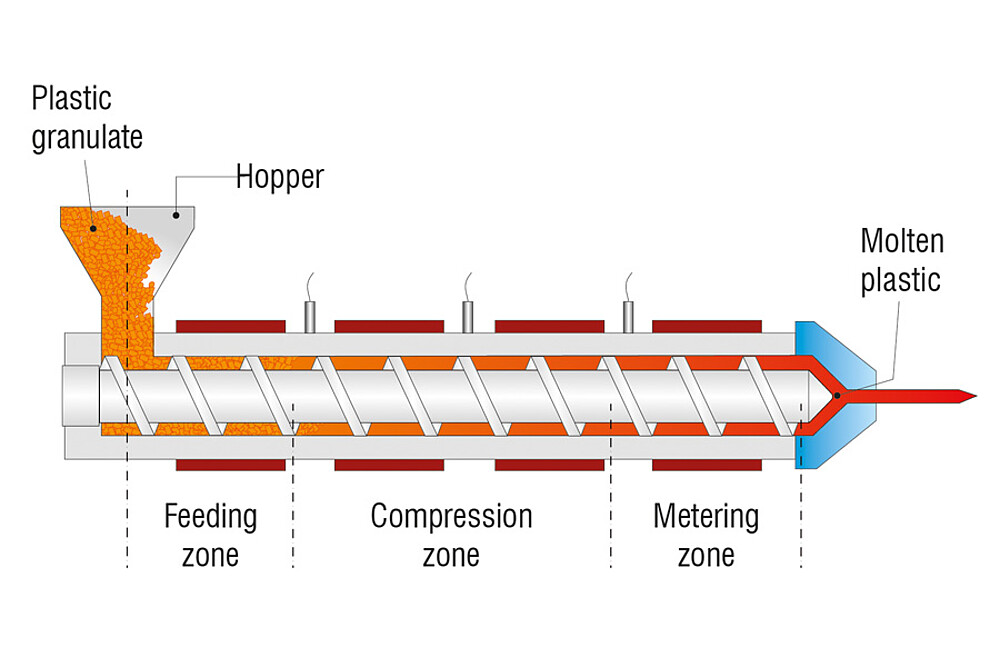

在加工明胶、糖浆或塑料等固态至高粘度物料时,物料会在挤出机内持续受压压实,并在高压下以挤出物形式排出。

在挤出工艺过程中,精确的温度控制至关重要。如果物料受热过度,可能遭受热损伤,从而导致非预期的变色或烧焦现象。为了尽早发现此类工艺偏差,需在挤出机内的特定测量点直接对物料颜色进行监测。根据物料特性的不同,测量可采用透射法(适用于明胶等透明介质)或反射法(适用于塑料等不透明物料)。

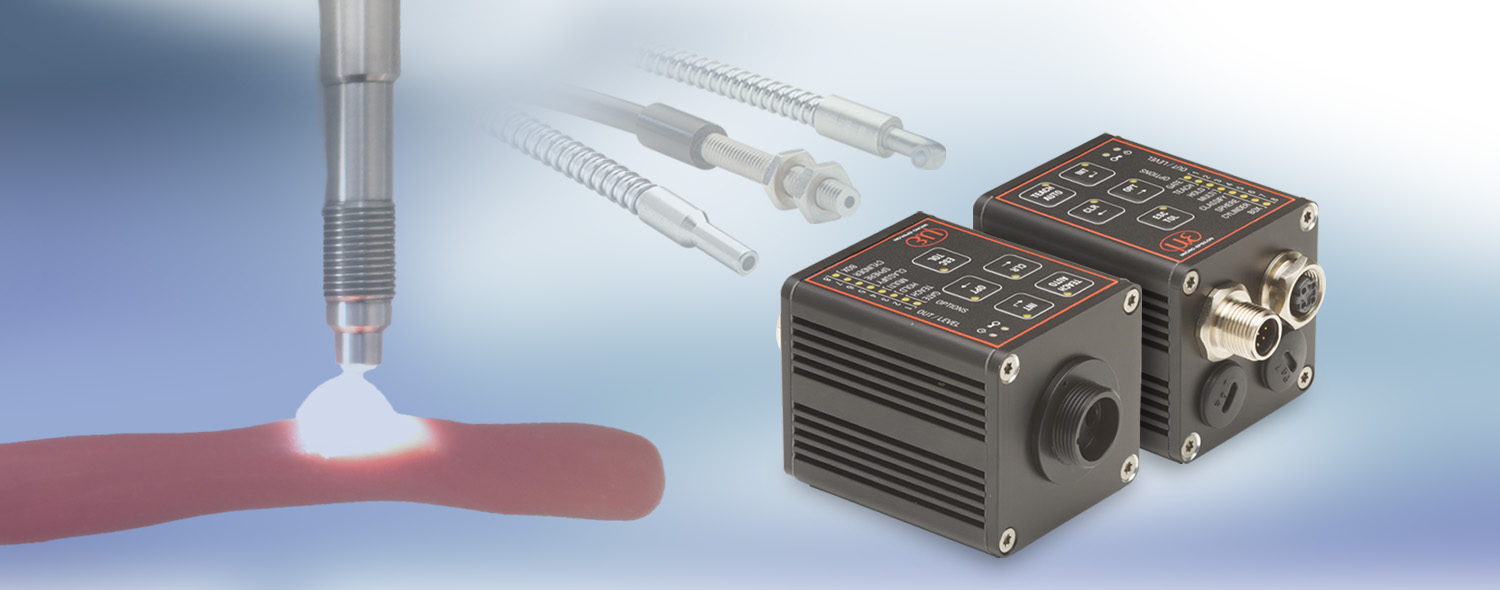

CFS3 (透射型)或CFS4 (反射型)传感器用于完成该项在线测量任务。传感器可直接集成于挤出机中,并提供 1/2"-20 UNF 或 M12 螺纹接口,以及多种型号。这使其适用于压力高达 2400 bar、温度高达 500℃ 的严苛工况。颜色测量直接在挤出机内壁进行,所采集的测量数据用于过程控制。由此可提前识别热过载、烧焦、物料污染等问题,并在产生废品之前及时采取纠正措施。

米铱公司的 colorSENSOR CFO 系列智能高精度颜色传感器具备高色彩精度、出色的重复性和快速测量响应的特点。极其微小的颜色变化也能被可靠检出,从而可在生产过程中立即采取措施。最多可将 320 种颜色设置到 254 个颜色组中。通过直观的网页端用户界面即可轻松完成参数配置。

系统设计
用于挤出机颜色检测的传感器系统由 CFO250 控制器与以下任意一款传感器组合而成:

  • CFS4-T250-P200
  • CFS4-BOA-T400-P2400
  • CFS3-T250-P200
  • CFS3-BOA-T400-P2400
  • CFS4-S-E-T250 (M12)

配套含用于供电、PLC 连接或数字 I/O 的电缆套件。
该组合系统具有高测量精度、适合工业应用的坚固设计,以及具备优秀的性价比。

产品优势:

  • 传感器可直接安装于挤出机,支持 1/2"-20UNF 或 M12 接口
  • 耐压 < 2,400 bar
  • 耐温 < 500 °C
  • 高重复性 ΔE < 0.3
  • 多点示教功能,支持颜色分组管理
  • 现代化、用户友好的网页界面
  • 色彩检测精度高
  • 系统可快速轻松地集成,适配已有设备改造

定制化传感器解决方案

除标准型号以外,我们还可开发定制传感器与系统方案,充分匹配您的应用需求。欢迎联系我们或填写咨询表单,我们很乐意为您提供专业技术支持。
